<h2 id="1-개요">1. 개요</h2>

<p>안녕하세요 쏘카 개발자 아놀드입니다.</p>

<p>쏘카에서 장기간의 프로젝트인 쏘카프레임 2.0 개발에 참여하며 고민하고 개발하였던 이야기를 해보려 합니다. 이 글에서 쏘카프레임은 쏘카의 사내 디자인 시스템이며 프론트엔드 관점의 <strong>시스템 설계/연동/운영</strong>에 관해 적어보겠습니다.</p>

<p>1편에서는 시스템 설계, 운영 프로세스 등을 다루고, 2편에서는 컴포넌트 아키텍처, 패키지 전략, AI 활용을 중심으로 정리하며 총 2편으로 글을 적어보려합니다.</p>

<p>쏘카에는 기존의 UI 라이브러리인 <strong>쏘카프레임</strong>이 존재하였습니다.</p>

<p>기존 UI 라이브러리는 디자인 시스템을 표방했습니다. 하지만 입사 당시 이미 라이브러리의 역할분담이 모호한 상태였습니다. 유지보수가 거의 되지 않았고, 각 서비스별로 파편화된 UI/UX 개발이 이뤄지고 있는 상황이었습니다.</p>

<p>이로 인해 사내 디자이너와 FE(Frontend) 개발로 이어지는 제품 개발 프로세스의 일관성과 효율성이 떨어졌습니다. 이를 해결하기 위해 쏘카프레임 2.0 프로젝트가 시작되었습니다.</p>

<h2 id="11-시스템의-정의와-범위">1.1 시스템의 정의와 범위</h2>

<p>이 글에서 말하는 “시스템”은 <strong>컴포넌트 UI 라이브러리</strong> 이상의 개념을 내포하고 있습니다.</p>

<p>UI 라이브러리 위에 <strong>정책(규칙), 연동(디자인-코드), 운영(릴리스/검증)</strong>이 얹혀 있어 실제로 반복 가능한 생산 체계가 된다고 판단하여 구현물과 함께 <strong>합의된 규칙과 운영 방식까지 포함</strong>되는 것을 시스템으로 정의했습니다.</p>

<p>간단히 아래 4가지가 필요하다고 정의했습니다.</p>

<div><pre><code>[디자인 시스템]
  ├─ 규칙/정책 (토큰/상태/예외 처리 기준)
  ├─ 컴포넌트 라이브러리 (재사용 가능한 UI)
  ├─ 연동 체계 (Figma ↔ Code)
  └─ 운영 프로세스 (릴리스/검증/피드백)
</code></pre></div>

<p>범위 또한 시스템 개발이 진행되며 확실히 잡혔습니다. 디자인 토큰, 컴포넌트, 문서, 연동 규칙은 시스템의 범위로 포함했지만, 서비스별 UI 정책과 화면 구성은 각 서비스의 책임으로 분리했습니다.</p>

<p>이렇게 경계를 정해야 역할이 섞이지 않고, 시스템이 “공통 기반”으로 기능할 수 있다고 봤습니다.</p>

<h2 id="2-시스템-설계">2. 시스템 설계</h2>

<h2 id="21-설계-목적">2.1 설계 목적</h2>

<p>기존의 사례가 존재했기 때문에 변화에 대응하고 확장 가능한 UI 라이브러리가 포함된 시스템을 만드는 것이 첫번째 목표였습니다. (확장 가능한 UI 라이브러리에 대한 내용은 2편에서 자세히 다루도록 하겠습니다.)</p>

<p>두번째 목표는 정의한 <code>연동체계</code> 강화를 통한 기존의 업무방식의 효율성을 높이는 것 이었습니다.</p>

<p>쏘카는 사내 디자인 툴로 Figma를 활용하고 있고 디자인 산출물을 개발자가 한땀한땀 구현으로 옮기는 것이 기존 업무 방식이었습니다.
구체적으로는 <code>디자이너 → 개발자(라이브러리)</code> 전달 과정과 <code>개발자(라이브러리) → 개발자(서비스)</code> 전달 과정을 최적화하는 데 초점을 두었습니다.</p>

<p>이 과정은 Figma의 지원 기능을 적극 활용해 설계했습니다.</p>

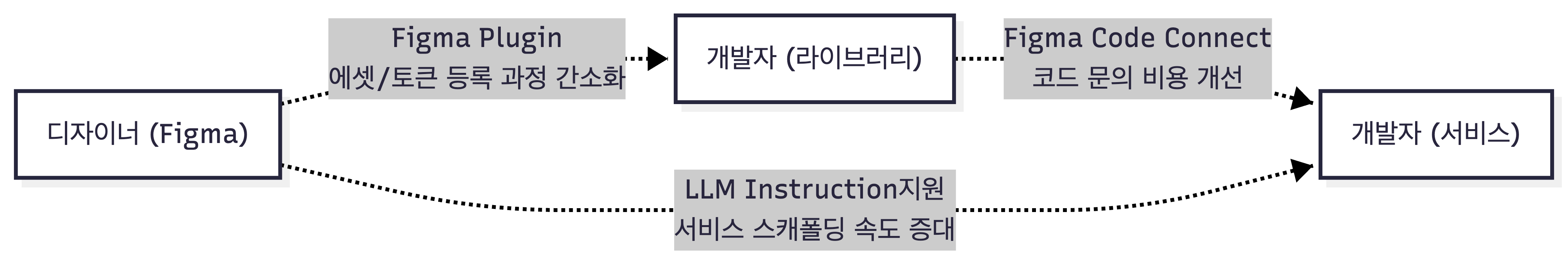

<p>아래는 전체 업무 흐름을 기반으로 시스템을 통한 <code>연동체계</code> 강화 목표 지점을 나타낸 다이어그램입니다.</p>

<p><img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/architect-target.png" alt="설계결과"></p>

<h2 id="22-figma-plugin">2.2 Figma Plugin</h2>

<p><code>디자이너 → 개발자(라이브러리)</code> 방향으로 소통하는 과정의 최적화 중 일부는 정적인 에셋의 처리였습니다.</p>

<p>구상은 아래 그림과 같았고 이를 위해 <a href="https://www.figma.com/developers/plugins">Figma Plugin</a>을 활용했습니다.</p>

<p><img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/socar-frame2.png" alt="Figma Plugin을 통한 에셋 배포 자동화 흐름도"></p>

<p>기존에는 아이콘·스페이싱 토큰이 슬랙 → 담당 개발자 수동 PR(Pull Request) 생성 → 검증 → 배포로 이어져 리드타임이 길었고 이를 줄이기 위해 Figma 내부 플러그인을 도입해 디자이너가 바로 PR을 생성하도록 했습니다.
현재는 PAT(Personal Access Token) 기반으로 인증을 처리합니다.</p>

<p>운영상 보안·권한 문제는 남아 있어, 별도 인증 서버 도입을 후속 과제로 검토 중입니다.</p>

<p><img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/figma-plugin.png" alt="Figma 내 아이콘 PR 생성 플러그인 UI"></p>

<p><img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/icon-pr.png" alt="생성된 아이콘 PR 예시"></p>

<p>이 외에도 토큰과 같은 foundation 레벨의 요소가 추가될 때는 위와 같은 프로세스를 확장시켜 활용할 수 있을 것으로 보고 있습니다.</p>

<h2 id="23-figma-code-connect">2.3 Figma Code Connect</h2>

<p><code>개발자(라이브러리) → 개발자(서비스)</code> 방향으로 소통하는 과정의 최적화 중 일부는 UI 라이브러리 코드 사용법입니다.</p>

<p>기존에는 <a href="https://storybook.js.org/">Storybook</a>을 통해 UI를 확인했습니다.
이후 라이브러리를 포함한 레포지토리 내에서 코드를 확인해 실제 서비스에 구현하는 방식이었습니다.
하지만 <a href="https://www.figma.com/developers/api#code-connect">Figma Code Connect</a>를 잘 활용한다면 이 과정을 간소화할 수 있게 됩니다.</p>

<p><img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/figma-code-connect-code.png" alt="Figma Code Connect 적용 시 노출되는 코드"></p>

<p>Figma Code Connect를 적용하면 디자이너가 선택한 노드에 대해 대응되는 UI 라이브러리 코드가 즉시 노출돼 사용 흐름이 단축됩니다.</p>

<p><img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/figma-code-connect.png" alt="Figma에서 컴포넌트 선택 시 연결된 코드 확인"></p>

<p>사진과 같이 특정 UI를 클릭하면 그에 맞는 UI 라이브러리 코드가 나타나게 됩니다.</p>

<p>다만 DatePicker처럼 상태/변형이 많은 컴포넌트는 매핑이 쉽지 않았습니다.
이 과정에서 서로의 설계 방식에 대한 이해가 충분하지 않아 적지 않은 러닝커브가 있었습니다.</p>

<p>디자인 직군은 Figma의 Variant를 활용해 컴포넌트의 노출 여부를 토글하는 방식이 익숙했습니다.
시스템에 있는 컴포넌트를 복사해 Variant를 변경한 뒤 서비스에 적용하는 방식을 주로 사용하셨지만 Slot 형태를 쓰면 복사할 때마다 Slot에 넣을 컴포넌트를 변경해야 하는 번거로움이 있어 자주 쓰지 않는 방식이었습니다.</p>

<p>반면 개발은 합성 컴포넌트 구조에서 어떤 컴포넌트를 하위에 두더라도 유연하게 대응하는 것이 우선순위였기에, 작업 방식의 차이가 존재했습니다.</p>

<p>하지만 합성 컴포넌트 구조에서 이 방식을 그대로 적용하면 Code Connect를 위한 코드와 디자인의 정합성이 떨어진다고 판단했습니다.
그래서 Slot 개념을 활용하기로 합의했고, 이를 통해 확장성을 확보했습니다.</p>

<p>서로 다른 업무 방식의 차이로 인해 현재는 디자인 시스템 영역에서만 이 방식을 사용하고 있습니다.</p>

<p>특정 Slot 안에 정의된 children이 자유롭게 들어갈 수 있도록 개선한 예시로 설명해보겠습니다</p>

<p>아래 사진은 Figma 내에서 하위 UI들이 Main Component로 정의되어 있습니다.
<img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/datepicker-figma.png" alt="DatePicker의 Main Component 구성"></p>

<p>아래 보라색 텍스트는 Main Component로 정의된 컴포넌트를 Slot 형태의 children에 넣은 예시입니다. 이를 통해 다른 Main Component 내에서 유연하게 연결할 수 있습니다.</p>

<p><img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/datepicker-figma-slot.png" alt="Slot 구조로 연결된 DatePicker 구성"></p>

<p>위 형태를 기반으로 Code Connect를 할 수 있게 되었습니다.
<img src="https://tech.socarcorp.kr/img/2026-02-24-socar-frame2-web/datepicker-figma-slot-code.png" alt="Slot 구조에 매핑된 코드 예시"></p>

<p>결과적으로 합성 컴포넌트 형태와 Figma 설계 형태가 더 유사해졌습니다.</p>

<p>2.1~2.3 의 과정을 통해 <code>연동체계</code> 라는 항목을 강화하며 시스템으로서 생산성 증대의 기반을 닦을 수 있게 되었습니다.</p>

<h2 id="3-운영-프로세스">3. 운영 프로세스</h2>

<h2 id="31-운영-원칙">3.1 운영 원칙</h2>

<p>디자인 시스템 개발은 단기간에 끝나는 일이 아니라, 장기 프로젝트로 진행되었습니다.
파트별로 담당 팀/인원이 배정되었고, 그때그때 우선순위가 바뀌는 일도 많았습니다.
다만 큰 흐름은 <code>정기 회의 → UI/UX 정책 합의 → 구현 → 검증</code> 구조를 유지했습니다.</p>

<h2 id="32-릴리스와-피드백-루프">3.2 릴리스와 피드백 루프</h2>

<p>먼저 어떤 UI를 먼저 내릴지 우선순위를 정했고, N차 개발 마일스톤을 나눠서 진행했습니다.
이 과정에서 <strong>“구현이 완료된 컴포넌트는 최대한 빠르게 서비스에 반영해야 한다”</strong>는 요구가 있었기 때문에, 일부 컴포넌트는 <code>부분 적용 → 피드백 → 수정</code>의 흐름으로 운영되기도 했습니다.</p>

<h2 id="33-직군-합의와-품질-관리">3.3 직군 합의와 품질 관리</h2>

<p>그 과정에서 OS별 구현 방식 차이(모션, 스크롤, 터치/제스처 등)나 구조적으로 피할 수 없는 한계도 확인했습니다.
그리고 비개발 직군인 디자이너와 개발 직군 사이에서 Code Connect 매핑 규칙을 맞춰나가는 과정이 생각보다 큰 챌린지였습니다.
컴포넌트 슬롯 구조나 상태 정의가 Figma 설계와 맞아야 했기 때문에, 단순히 “연결”이 아니라 서로의 설계 방식 자체를 합의하는 과정이 필요했습니다.</p>

<p>이런 상황 속에서 각 직군의 컨텍스트를 맞추고 시스템의 일관성을 유지하기 위해, 큰 틀의 정책은 합의한 뒤 담당 개발자가 구현하고 QC(Quality Check)를 거쳐 배포 전략을 결정하는 구조를 유지했습니다.</p>

<h2 id="4-후기">4. 후기</h2>

<p>각 파트별로 정말 많은 이야기를 나눌 수 있는 주제들이지만, 이 글에서는 시스템으로 작동하기 위한 개념화를 통한 설계 및 운영 관점 위주로 공유했습니다.
세부 구현까지 모두 담기엔 부족하지만, 그만큼 넓게 봤던 고민과 경험을 기록해 두고 싶었습니다.</p>

<p>특히 Figma 연동을 통해 <code>디자이너 → 개발자(라이브러리)</code> 흐름과 <code>개발자(라이브러리) → 개발자(서비스)</code> 흐름을 동시에 정렬하려 했던 시도가 가장 큰 전환점이었습니다.
단순한 도구 연동을 넘어, <strong>설계 방식과 운영 규칙을 합의</strong>하는 과정이 시스템의 기반이 된다고 느꼈습니다.</p>

<p>2편에서는 컴포넌트 아키텍처, 패키지 전략, AI 활용 사례를 중심으로 좀 더 기술적인 내용을 정리해 보겠습니다.</p>
