                    <p><span face="Verdana" size="2">ICC_BPR0_EL1는 Interrupt Controller Binary Point Register로 우선 순위의 단계를 설정하는 레지스터입니다. ICC_BPR0_EL1 레지스터를 설정하면 인터럽트 우선 순위를 나타내는 비트 필드를 2가지 부분으로 나눠서 처리할 수 있습니다.&nbsp;</span></p><p><span face="Verdana" size="2">다음 그림을 보면서 ICC_BPR0_EL1 레지스터의 비트 맵을 알아 봅시다.</span></p><p><a href="http://pds27.egloos.com/pds/202212/03/57/a0386257_638aca2998832.png">
	<img data-original="" data-thumbsrc="http://thumbnail.egloos.net/460x0/http://pds27.egloos.com/pds/202212/03/57/a0386257_638aca2998832.png" width="1037" data-src="http://pds27.egloos.com/pds/202212/03/57/a0386257_638aca2998832.png" data-width="1037" onerror="this.src='http://md.egloos.com/thumbnail.gif';" src="http://pds27.egloos.com/pds/202212/03/57/a0386257_638aca2998832.png">
	</a>

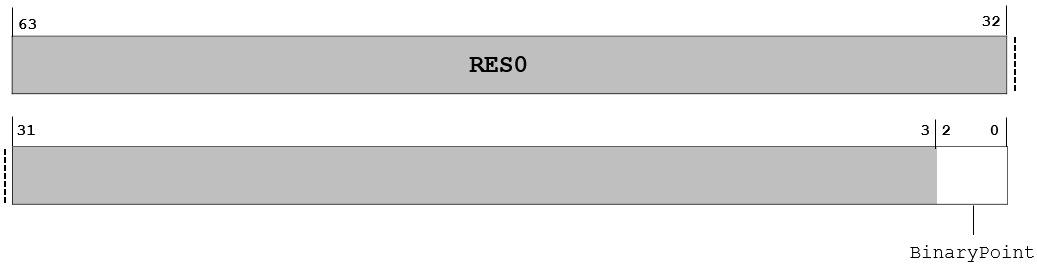

</p><p><span>그림 16.20 ICC_BPR0_EL1 레지스터의 비트 맵</span></p><p><span face="Verdana" size="2">BinaryPoint 비트를 제외한 RES0는 Reserved입니다. 먼저 BinaryPoint 비트를 봅시다.</span></p><p><span face="Verdana" size="2">BinaryPoint, bits [2:0]</span></p><p><span face="Verdana" size="2">이 필드 값으로 8비트로 구성된 우선 순위 필드를 2개 부분으로 분류하는 규칙을 설정할 수 있습니다. 'BinaryPoint'는 3비트로 구성돼 있으며, 이 값에 따라 우선 순위 필드는 다음과 같이 구성됩니다.&nbsp;</span></p><div><p><a href="http://pds27.egloos.com/pds/202212/03/57/a0386257_638aca8149db8.png">
	<img data-original="" data-thumbsrc="http://thumbnail.egloos.net/460x0/http://pds27.egloos.com/pds/202212/03/57/a0386257_638aca8149db8.png" width="743" data-src="http://pds27.egloos.com/pds/202212/03/57/a0386257_638aca8149db8.png" data-width="743" onerror="this.src='http://md.egloos.com/thumbnail.gif';" src="http://pds27.egloos.com/pds/202212/03/57/a0386257_638aca8149db8.png">
	</a>
</p></div><p><span face="Verdana" size="2">표 16.6 바이너리 포인트 값에 따른 그룹 우선순위와 서브 우선 순위&nbsp;</span></p><p><span face="Verdana" size="2">&nbsp;&gt;&gt;&gt; g와 s의 의미를 기입하자.</span></p><p><span face="Verdana" size="2">인터럽트가 선점(Preemption)되려면 우선 순위 레벨과 ICC_BPR0_EL1 레지스터를 통해 그룹 우선 순위와 서브 그룹 우선 순위를 설정해야 합니다.</span></p><br><a name="10235331_1"></a>
