사전 조건

기본적인 Plugin 작업시 IntelliJ에서 제공하는 <a href="https://github.com/JetBrains/intellij-platform-plugin-template">IntelliJ Platform Plugin Template</a>을 사용하시면 됩니다.

<hr>

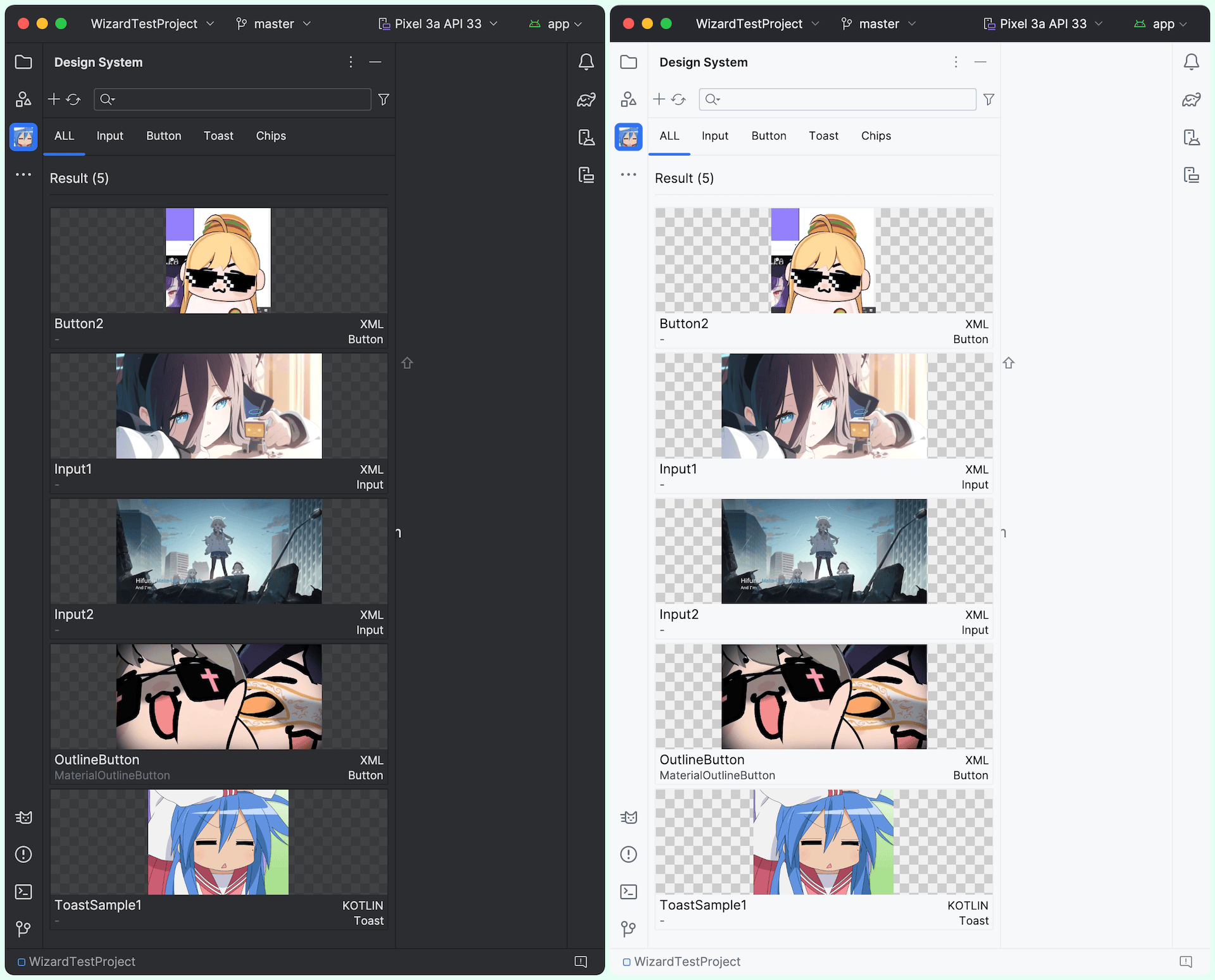

우리가 만들어볼 Plugin의 일부 모습입니다.

<img src="http://pluu.github.io/assets/img/blog/2024/designsystem_plugin/01.png">

위 모습에는 아래의 컴포넌트들이 사용되었습니다.

<ul>
 <li>왼쪽에 존재하는 도구 창 -&gt; <a href="https://plugins.jetbrains.com/docs/intellij/tool-windows.html">Tool Window</a></li>
 <li>창 상단의 메뉴 (Add/Refresh/Search/Filter) -&gt; ActionButton/SearchTextField</li>
 <li>검색 결과 -&gt; <a href="https://github.com/JetBrains/intellij-community/blob/master/platform/platform-api/src/com/intellij/ui/components/JBLabel.java">JBLabel</a></li>
 <li>리스트 결과 -&gt; <a href="https://docs.oracle.com/en/java/javase/17/docs/api/java.desktop/javax/swing/JList.html">JList</a></li>
 <li>이미지 정보 -&gt; <a href="https://docs.oracle.com/en/java/javase/17/docs/api/java.desktop/javax/swing/ImageIcon.html">ImageIcon</a></li>
 <li>설정 정보 -&gt; <a href="https://github.com/JetBrains/intellij-community/blob/idea/233.14015.106/platform/ide-core/src/com/intellij/openapi/options/Configurable.java">Configurable</a></li>
</ul>



<img src="http://pluu.github.io/assets/img/blog/2024/designsystem_plugin/04.png">

Android Studio 혹은 Intellij 계열 IDE를 사용해본 개발자라면 별도 창에 노출된 메뉴는 자주 접하는 화면입니다. IntelliJ에서는 해당 컴포넌트가 <a href="https://plugins.jetbrains.com/docs/intellij/tool-windows.html">Tool Windows</a>입니다

<blockquote>
 Tool Windows 문서 : https://plugins.jetbrains.com/docs/intellij/tool-windows.html

 Tool Window 샘플 : https://github.com/JetBrains/intellij-sdk-code-samples/tree/main/tool_window
</blockquote>

<h3 id="1-tool-windows-설정">(1) Tool Windows 설정</h3>

Tool Windows를 정의하기 위해서는 먼저, <a href="https://plugins.jetbrains.com/docs/intellij/plugin-configuration-file.html">plugin.xml</a> 구성 파일에 추가하려는 Tools Windows을 정의합니다.

<div><pre><code>&lt;idea-plugin&gt;
 &lt;extensions defaultExtensionNs="com.intellij"&gt;
 &lt;library.toolWindow
 id="Design System"
 anchor="left"
 icon="Icon 정의"
 factoryClass="com.pluu.plugin.toolWindow.designsystem.DesignSystemToolWindowFactory"/&gt;
 &lt;/extensions&gt;
&lt;/idea-plugin&gt;
</code></pre></div>

library.toolWindow에서 정의된 속성은 다음과 같습니다.

<ul>
 <li>id : Tool Window의 ID</li>
 <li>anchor : Tool Window가 노출 될 위치 (left/right/bottom)</li>
 <li>factoryClass : <a href="https://github.com/JetBrains/intellij-community/blob/idea/233.14015.106/platform/platform-api/src/com/intellij/openapi/wm/ToolWindowFactory.kt">ToolWindowFactory</a>를 구현할 클래스</li>
</ul>

<div><pre><code>class DesignSystemToolWindowFactory : ToolWindowFactory {
 override fun createToolWindowContent(project: Project, toolWindow: ToolWindow) {
 // Create Content
 }
}
</code></pre></div>

다음으로 ToolWindowFactory#createToolWindowContent 함수를 사용해 Tool Window 위에 그려칠 컨텐츠를 정의합니다.

<h3 id="2-tool-windows-노출-옵션-처리">(2) Tool Windows 노출 옵션 처리</h3>

Tool Windows를 사용하더라도 상황에 따라서 사용 여부를 선택적으로 하고 싶은 경우도 있습니다.

기본적으로 <code>ToolWindowFactory#isApplicable</code> 함수의 리턴값으로 true/false 를 전달하여 노출 여부를 선택할 수 있습니다.

<div><pre><code>class DesignSystemToolWindowFactory : ToolWindowFactory {
 override fun isApplicable(project: Project): Boolean {
 return /** 노출 여부 */
 }
}
</code></pre></div>

<blockquote>
 Tool Windows &gt; Conditional Display﻿ : https://plugins.jetbrains.com/docs/intellij/tool-windows.html#conditional-display
</blockquote>

다만, <code>ToolWindowFactory#isApplicable</code>은 프로젝트가 로드될 때 한번만 체크합니다. 그러므로 동적으로 노출 여부를 선택하려면 다른 방식으로 해야합니다.

샘플에서는 Tool Windows 노출 여부를 Setting에서 노출 여부를 처리하도록 해보겠습니다.

<h2 id="settings-configurable-설정">Settings Configurable 설정</h2>

<img src="http://pluu.github.io/assets/img/blog/2024/designsystem_plugin/05.png">

Settings 하위에 자신만의 설정을 정의할 수 있습니다. 이번 글에서는 Settings &gt; Other Settings에 Pluu Plugin이라는 항목을 추가하고 Tool Windows 노출 여부를 선택할 수 있도록 만들 예정입니다.

<h3 id="1-상태-클래스-설정">(1) 상태 클래스 설정</h3>

Settings에서 UI를 만들기 전에 Tool Windows 노출 여부 상태를 보관하는 처리부터 하겠습니다. IntelliJ Plugin SDK에서는 상태 저장을 위해서 <a href="https://github.com/JetBrains/intellij-community/blob/idea/233.14015.106/platform/projectModel-api/src/com/intellij/openapi/components/PersistentStateComponent.java">PersistantStateComponent</a> 인터페이스를 제공하고 있습니다.

<blockquote>
 Persisting State of Components : https://plugins.jetbrains.com/docs/intellij/persisting-state-of-components.html
</blockquote>

샘플에서는 PersistantStateComponent를 더 쉽게 사용할 수 있는 <a href="https://github.com/JetBrains/intellij-community/blob/idea/233.14015.106/platform/projectModel-api/src/com/intellij/openapi/components/SimplePersistentStateComponent.kt">SimplePersistentStateComponent</a>를 사용하겠습니다. 더불어 <a href="https://github.com/JetBrains/intellij-community/blob/idea/233.14015.106/platform/projectModel-api/src/com/intellij/openapi/components/BaseState.kt">BaseState</a> 클래스를 사용해 기본값 등 프로퍼티를 쉽게 생성할 수 있습니다.

추후 ConfigSettings.State에 정의한 isDesignSystemEnable를 사용하여 Tool Windows 노출 여부에 사용할 예정입니다.

<div><pre><code>@State(
 name = "ConfigSettings",
 storages = [Storage("PluuPlugin.xml")]
)
class ConfigSettings : SimplePersistentStateComponent&lt;ConfigSettings.State&gt;(State()) {
 class State : BaseState() {
 var isDesignSystemEnable: Boolean by property(true)
 }

 companion object {
 fun getInstance(): ConfigSettings =
 ApplicationManager.getApplication().service&lt;ConfigSettings&gt;()
 }
}
</code></pre></div>

이어서 plugin.xml에도 applicationService로 등록합니다.

<div><pre><code>&lt;!-- plugin.xml --&gt;
&lt;idea-plugin&gt;
 &lt;extensions defaultExtensionNs="com.intellij"&gt;
 &lt;applicationService
 serviceImplementation="com.pluu.plugin.settings.ConfigSettings"/&gt;
 &lt;/extensions&gt;
&lt;/idea-plugin&gt;
</code></pre></div>

<h3 id="2-settings에-component-추가">(2) Settings에 Component 추가</h3>

<h4 id="configurable">Configurable</h4>

상태 클래스를 UI로 표현할 차례입니다. IntelliJ에서 Settings에 노출하기 위해서는 plugin.xml 파일에 <a href="https://github.com/JetBrains/intellij-community/blob/idea/233.14015.106/platform/ide-core/src/com/intellij/openapi/options/Configurable.java">Configurable</a> 정의를 추가해야합니다. IDE 전역에 필요한 <a href="https://plugins.jetbrains.com/docs/intellij/settings-guide.html#declaring-application-settings">applicationConfigurable</a>과 프로젝트 단위로 사용될 <a href="https://plugins.jetbrains.com/docs/intellij/settings-guide.html#declaring-project-settings">projectConfigurable</a>이 있지만, 샘플에서는 applicationConfigurable를 사용하겠습니다.

<div><pre><code>&lt;!-- plugin.xml --&gt;
&lt;idea-plugin&gt;
 &lt;extensions defaultExtensionNs="com.intellij"&gt;
 &lt;!-- IDE 전역에 허용할 설정 --&gt;
 &lt;applicationConfigurable
 id="com.pluu.plugin.settings.ConfigConfigurable"
 instance="com.pluu.plugin.settings.ConfigConfigurable"/&gt;

 &lt;!-- 프로젝트 단위로 허용할 설정 --&gt;
 &lt;projectConfigurable
 id="..."
 instance="..."/&gt;
 &lt;/extensions&gt;
&lt;/idea-plugin&gt;
</code></pre></div>

<blockquote>
 Settings 가이드 문서 : https://plugins.jetbrains.com/docs/intellij/settings-guide.html#declaring-application-settings

 Setting 샘플 : https://github.com/JetBrains/intellij-sdk-code-samples/tree/main/settings
</blockquote>

<a href="https://github.com/JetBrains/intellij-community/blob/idea/233.14015.106/platform/ide-core/src/com/intellij/openapi/options/Configurable.java">Configurable</a> 인터페이스의 구현체에서는 실제 UI와 Settings에서 요구되는 기능을 구현하면 됩니다.

<ul>
 <li>createComponent() : Settings에 노출할 UI 컴포넌트 반환</li>
 <li>isModified()/apply()/reset() : 설정의 변경에 대한 기능</li>
</ul>

<div><pre><code>class ConfigConfigurable(
 private val project: Project
) : Configurable {

 // Singleton 데이터 취득
 private val configSettings = ConfigSettings.getInstance()
 // Settings에 노출할 UI Component
 private var configComponent: ConfigComponent? = null

 override fun createComponent(): JComponent? {
 // 사용자에게 노출할 Component
 configComponent = ConfigComponent(project, configSettings)
 return configComponent?.root
 }

 override fun isModified(): Boolean {
 /** 마지막 상태로부터 변경이 발생했는지 여부 */
 return configComponent!!.isModified()
 }

 override fun apply() {
 /** 현재 상태를 반영 */
 return configComponent!!.apply()
 }

 override fun reset() {
 /** 마지막 저장 상태로 초기화 */
 return configComponent!!.reset()
 }

 // Settings에 노출할 Title
 override fun getDisplayName(): String = "Pluu Plugin"
}
</code></pre></div>

<h4 id="configcomponent">ConfigComponent</h4>

샘플에서는 Group과 CheckBox만 존재하는 기본 기능만 대응했습니다. IntelliJ의 UI는 Swing을 사용해야하며, 여기에서는 UI 컴포넌트로 Kotlin UI DSL Version 2을 사용했습니다.

<blockquote>
 Kotlin UI DSL Version 2 : https://plugins.jetbrains.com/docs/intellij/kotlin-ui-dsl-version-2.html#ui-dsl-basics
</blockquote>

<div><pre><code>class ConfigComponent(
 private val configSettings: ConfigSettings
) {
 val root: JPanel

 private lateinit var designSystemStatus: JBCheckBox

 init {
 root = panel {
 group("Design System") {
 row {
 designSystemStatus = checkBox("Enable design system").component
 }
 }
 }
 }

 fun isModified(): Boolean {
 return configSettings.isDesignSystemEnable != designSystemStatus.isSelected
 }

 fun apply() {
 configSettings.isDesignSystemEnable = designSystemStatus.isSelected
 }

 fun reset() {
 designSystemStatus.isSelected = configSettings.isDesignSystemEnable
 }
}
</code></pre></div>

<h3 id="3-tool-windows-노출-여부-연결">(3) Tool Windows 노출 여부 연결</h3>

앞서 선언한 Tool Windows를 구성하는 ToolWindowFactory에서 상태 저장용 ConfigSettings 클래스를 사용해 Tool Windows 노출 여부를 작성해보겠습니다.

<div><pre><code>class DesignSystemToolWindowFactory : ToolWindowFactory {
 override fun isApplicable(project: Project): Boolean {
 // 프로젝트 로드시 한번만 검증
 return ConfigSettings.getInstance().isDesignSystemEnable
 }

 override fun createToolWindowContent(project: Project, toolWindow: ToolWindow) {
 project.messageBus.connect(project)
 .subscribe(ToolWindowManagerListener.TOPIC,
 object : ToolWindowManagerListener {
 override fun stateChanged(toolWindowManager: ToolWindowManager) {
 super.stateChanged(toolWindowManager)
 val toolWindow = toolWindowManager.getToolWindow("Design System") ?: return
 toolWindow.isAvailable = ConfigSettings.getInstance().isDesignSystemEnable
 }
 })
 }
}
</code></pre></div>

<blockquote>
 참고로 ToolWindowManagerListener를 통해서 상태 변경이 있어 났을때마다 체크하는 코드가 샘플로 사용되었습니다.

 다만, 처음 isApplicable 호출의 리턴이 false인 경우에는 이후로 ToolWindow가 노출된 적이 없으므로 ToolWindowManagerListener의 응답이 호출되지 않습니다.
</blockquote>

<hr>

다음 글에서는 List와 항목 노출에 대한 내용을 다룰 예정입니다.
