                                    <p id="SE-0155a801-5d1e-4927-9872-4d1a22e50c4c"><span id="SE-5ed102d7-cd38-448d-a6f7-e04dbcbbfbdd">중국 EBytes에서 개발한 ECAN-W01S라는 CAN to Ethernet/WiFi 게이트웨이를 구입해 뜯어보았다.</span></p><p id="SE-d5460776-bdd5-4dca-a291-c3dd5f9a24b0"><span id="SE-6d987d60-7a96-4137-b7b0-06e003991eaa"><a href="https://www.cdebyte.com/products/ECAN-W01S" data-linktype="text" data-linkdata="{&quot;id&quot;: &quot;SE-6d987d60-7a96-4137-b7b0-06e003991eaa&quot;, &quot;link&quot;: &quot;https://www.cdebyte.com/products/ECAN-W01S&quot;}" target="_blank">https://www.cdebyte.com/products/ECAN-W01</a></span></p>
                            </div>
                <div id="SE-6c69de3a-2e5f-49fe-94cd-01762b471098">
                                <p><a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-3d701154-7831-4194-a6cd-38b26f7afbf9&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfNTIg/MDAxNzc1MzA0NDE1ODcw.zz3DpKLky3rG14giP4MQbvkZKoqjVynOeY6XQ6ddAKMg.V_uYP2p3Xm19pAgKCwWinSc65zL5qImDbNbk07LwuGQg.JPEG/20260404_205659.jpg&quot;, &quot;originalWidth&quot; : &quot;3000&quot;, &quot;originalHeight&quot; : &quot;4000&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;5694899&quot; }">
                                        <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfNTIg/MDAxNzc1MzA0NDE1ODcw.zz3DpKLky3rG14giP4MQbvkZKoqjVynOeY6XQ6ddAKMg.V_uYP2p3Xm19pAgKCwWinSc65zL5qImDbNbk07LwuGQg.JPEG/20260404_205659.jpg?type=w400" data-width="693" data-height="924" alt="">
                                    </a>
                                </p>
                                <p><a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-a0e21ecc-13ef-4155-9b9d-bbdec6108c76&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMTQg/MDAxNzc1MzA0NDEzOTQx.jY5NiZAmucbGInKvpQEnOyMxyVbeSrJalkgvCyXM144g.pNPjidy7GtJDIoY-jrZpt6zLZgYXeA8jmBvw6HiHMeMg.JPEG/20260404_205705.jpg&quot;, &quot;originalWidth&quot; : &quot;3000&quot;, &quot;originalHeight&quot; : &quot;4000&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;5781026&quot; }">
                                        <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMTQg/MDAxNzc1MzA0NDEzOTQx.jY5NiZAmucbGInKvpQEnOyMxyVbeSrJalkgvCyXM144g.pNPjidy7GtJDIoY-jrZpt6zLZgYXeA8jmBvw6HiHMeMg.JPEG/20260404_205705.jpg?type=w400" data-width="693" data-height="924" alt="">
                                    </a>
                                </p>
                            </div>                <div id="SE-6b4197a3-43a4-4407-94f8-253c070b35f1">

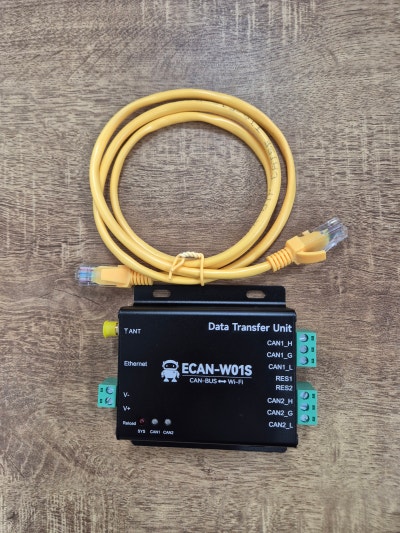

                                    <p id="SE-66f9fb3b-bd75-4395-b785-1f9d7a2ea564"><span id="SE-14e40017-8696-4c72-99a9-7ccb3005c444">구성품은 게이트웨이와 랜선이 전부이다.</span></p><p id="SE-7bbe4080-4129-4395-a0d8-140eaa9366a6"><span id="SE-780bdf3b-b15e-4659-8591-255f83690ea4">해당 제품은 CAN 절연형과 일반형 두 가지 모델이 있고 내가 구입한 것은 일반형이다.</span></p>
                            </div>                                <div id="SE-6538758a-f610-4970-b010-71eb8f6ffce0">
                                    <p id="SE-945bfeb4-ae47-4b99-abc6-2049df7ef7cb"><span id="SE-336a156d-97ff-46c2-ac00-fc7a6c924fd4">한쪽은 전원과 랜 그리고 와이파이 안테나 커넥터로 구성되어 있어</span></p><p id="SE-a0bd5f1e-2cb0-4a4b-b1fa-1fbfd9a12c50"><span id="SE-772e68fd-d6a1-4bfd-ac83-d4268b8e0d1d">나머지 한쪽은 CAN 2채널과 종단 저항 On/Off 용 딥스위치로 구성되어 있다.</span></p><p id="SE-35d9bd84-7af6-43bf-9899-a608b43b218a"><span id="SE-bb51e40e-7451-41fd-b29a-07e162c4de54">그리고 상태를 알 수 있는 LED 3개가 전부이다.</span></p>
                            </div>                <div id="SE-74caabc2-e78d-4579-90ee-487e556ad363">
                                <p><a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-6793868c-fd25-4539-95ab-908e07a03d60&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMjI4/MDAxNzc1MzA0NjIwOTU3.NrVGuOfsJpKhV3Kz_OZJhFK8WCfSRTMHq8BV4qLun2Ug.otngGLQd3PH8Q5vMfl0-q9WmljjyjuQUEV4IoJR4Dbog.JPEG/SE-6793868c-fd25-4539-95ab-908e07a03d60.jpg&quot;, &quot;originalWidth&quot; : &quot;1933&quot;, &quot;originalHeight&quot; : &quot;1266&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;2502277&quot; }">
                                        <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMjI4/MDAxNzc1MzA0NjIwOTU3.NrVGuOfsJpKhV3Kz_OZJhFK8WCfSRTMHq8BV4qLun2Ug.otngGLQd3PH8Q5vMfl0-q9WmljjyjuQUEV4IoJR4Dbog.JPEG/SE-6793868c-fd25-4539-95ab-908e07a03d60.jpg?type=w400" data-width="1933" data-height="1266" alt="">
                                    </a>
                                </p>
                                <p><a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-fa2231ae-bfd5-4b06-bd93-5ba47cfc61cc&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMjA2/MDAxNzc1MzA0NjM1OTM2.6oHINJUiTj48qSS8Z1uvKjVR4zVpbUXBuPDt6-1hJxYg.LZ4983609sCOqCETBbPFnGap6xSg957acboWbCZGh50g.JPEG/SE-fa2231ae-bfd5-4b06-bd93-5ba47cfc61cc.jpg&quot;, &quot;originalWidth&quot; : &quot;2064&quot;, &quot;originalHeight&quot; : &quot;1205&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;2629092&quot; }">
                                        <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMjA2/MDAxNzc1MzA0NjM1OTM2.6oHINJUiTj48qSS8Z1uvKjVR4zVpbUXBuPDt6-1hJxYg.LZ4983609sCOqCETBbPFnGap6xSg957acboWbCZGh50g.JPEG/SE-fa2231ae-bfd5-4b06-bd93-5ba47cfc61cc.jpg?type=w400" data-width="2064" data-height="1205" alt="">
                                    </a>
                                </p>
                            </div>                <div id="SE-e0c7e2d1-8ce3-43d5-aa12-e92a9188f68f">
                                    <p id="SE-e60cff5b-8886-444d-acfb-9f885df5fc42"><span id="SE-b52c2bec-9979-47cc-9abc-f93f83fe7e60">PCB는 4층 정도로 보이며 MCU는 레이저로 마킹을 지운 상태이다. </span></p><p id="SE-d75f934d-bd93-4de6-ada4-60c5581cc767"><span id="SE-42767e58-6492-4f64-ace2-1af1450ce6ab">아마 STM32F107 시리즈이거나 호환품이 아닐까 싶다.</span></p><p id="SE-a84a979e-d695-4a23-bbad-7fbc4fd8b299"><span id="SE-a0fd76c7-bd63-4288-bbdd-1b13625377c2">전 직장에서도 하도 중국에서 카피를 하는 바람에 별의별 짓을 다해 마킹을 가렸던 기억이 난다...</span></p><p id="SE-105a5ead-3619-4db3-93aa-8e05ea1111cd"><span id="SE-e5dec344-b5d8-405c-936e-ffcce05aa87f">​</span></p><p id="SE-7d0b1554-fb6c-458b-a020-90d2d39fa8bc"><span id="SE-ec1b14a1-1a53-4860-ad98-6d8f25bce52a">MCU 핀이 RJ45 커넥터에 직접 연결되는 것으로 보아 Ethernet PHY가 내장된 타입인 것 같다.</span></p><p id="SE-5e841976-99c6-49e7-a148-6296acb38120"><span id="SE-f26f743c-0160-4a9f-9b3d-f4256dd77a65">전체적으로 부품도 적고 상당히 깔끔하게 잘 만들어진 것 같다.</span></p><p id="SE-45e22085-2be6-4229-a231-daea189dce71"><span id="SE-8ade0752-3f78-4e89-aa41-5da992572538">또 부품 실장을 다르게 해서 절연형과 일반형을 하나의 PCB로 설계한 것이 보인다.</span></p>
                            </div>                <div id="SE-3439c7bc-12d7-4cc4-b895-fce43a4c2b87">
                                <p><a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-797a9e9e-1f12-44fc-999b-03890e15ca5e&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMTg5/MDAxNzc1MzA0NDE0Nzk3.LcijKBlQk0lOkEmywLnumQD8JtH2jlkbCX6TUiEE2WQg.9ygmkMLfuUfAO-LGZWjqK_83Cvr_VH-VLzN8Gk-6VBQg.JPEG/20260404_205915.jpg&quot;, &quot;originalWidth&quot; : &quot;3000&quot;, &quot;originalHeight&quot; : &quot;4000&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;4708760&quot; }">
                                        <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMTg5/MDAxNzc1MzA0NDE0Nzk3.LcijKBlQk0lOkEmywLnumQD8JtH2jlkbCX6TUiEE2WQg.9ygmkMLfuUfAO-LGZWjqK_83Cvr_VH-VLzN8Gk-6VBQg.JPEG/20260404_205915.jpg?type=w400" data-width="693" data-height="924" alt="">
                                    </a>
                                </p>
                                <p><a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-d541fb44-05fb-4904-b80b-7ce1b46da32a&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfOTIg/MDAxNzc1MzA0NDE2MDM3.CvwLfowmXsh8jp7ikeGCs9JbwJu4sYivOlihKGA8bDcg.ow9QjfabZ2ET5oJtOA7LvLi1LXlGU4J6Rgx2cK-02Oog.JPEG/20260404_210035.jpg&quot;, &quot;originalWidth&quot; : &quot;4000&quot;, &quot;originalHeight&quot; : &quot;3000&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;4992873&quot; }">
                                        <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfOTIg/MDAxNzc1MzA0NDE2MDM3.CvwLfowmXsh8jp7ikeGCs9JbwJu4sYivOlihKGA8bDcg.ow9QjfabZ2ET5oJtOA7LvLi1LXlGU4J6Rgx2cK-02Oog.JPEG/20260404_210035.jpg?type=w800" data-width="693" data-height="519" alt="">
                                    </a>
                                </p>
                            </div>                <div id="SE-fa72eee6-f9fa-459f-8bb3-1e83fe09eccc">
                                    <p id="SE-a325c366-2005-4a69-aeaa-765fee46a149"><span id="SE-df69e8f6-2392-438c-8740-f4988572a37b">CAN 트렌시버는 SIT65HVD233 으로 보이고 Wi Fi 용 IC는 ESP32-C3를 내장한 것으로 보인다.</span></p><p id="SE-043a3eb7-b232-4991-a159-fda53e5c4fdd"><span id="SE-46480c48-904d-4d47-8319-131c2ba71d12">​</span></p><p id="SE-abba0ac5-52dd-4bae-b206-74effdef7ab5"><span id="SE-a56ec0a1-8462-4123-b6b5-3c72e81418ee">추후 보드 개발할 때 참고하면 좋을 것 같아 분해봤다.</span></p>
