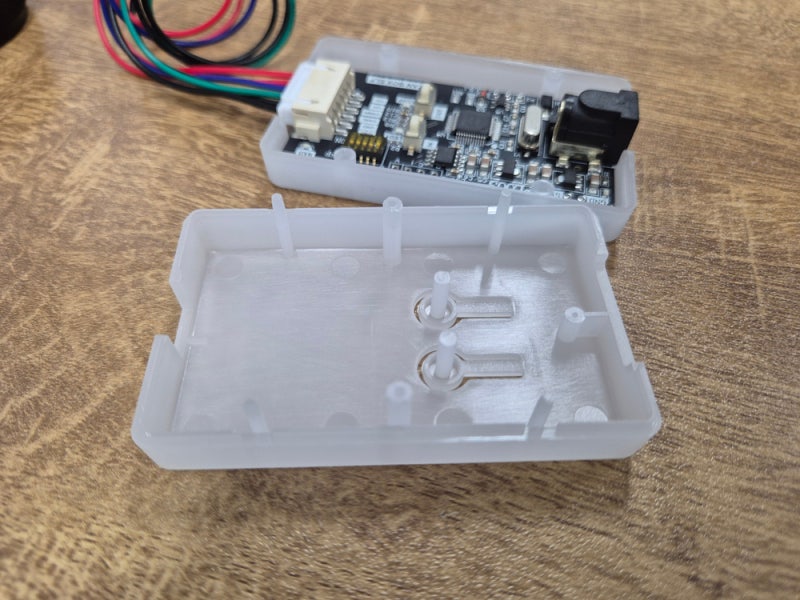

 중국에서 판매하는 CAN 버스 데이터 기록 및 재생 모듈이 있길래 구입해서 뜯어봤다.
 </div> <div id="SE-f2e3daea-aab3-4119-9c0e-afd89a6a6181">
 <a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-f2e3daea-aab3-4119-9c0e-afd89a6a6181&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMTk3/MDAxNzc1MzAwNDIyNTAz.h3LjMd5j60ywbd6PgQ20_yLGFmG5Co1hI4sZxEzaV4Eg.6eBptw02i30-FGWwdtzZMpj7KrZo1CTjZnn_iZHNNkwg.JPEG/SE-f2e3daea-aab3-4119-9c0e-afd89a6a6181.jpg&quot;, &quot;originalWidth&quot; : &quot;1000&quot;, &quot;originalHeight&quot; : &quot;750&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;774052&quot; }">
 <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMTk3/MDAxNzc1MzAwNDIyNTAz.h3LjMd5j60ywbd6PgQ20_yLGFmG5Co1hI4sZxEzaV4Eg.6eBptw02i30-FGWwdtzZMpj7KrZo1CTjZnn_iZHNNkwg.JPEG/SE-f2e3daea-aab3-4119-9c0e-afd89a6a6181.jpg?type=w800" data-width="693" data-height="519" alt="">
 </a>

 </div>
 <div id="SE-68656de1-f197-45f3-9636-a0d99c73d253">
 <a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-68656de1-f197-45f3-9636-a0d99c73d253&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMjE2/MDAxNzc1MzAwNDY3NzI5.v6XPE1g4xim5uLGpnz9TG_1I31LGNnJkoivHXYwhW6Ag.jGHdZnO3proVnF1WlI36tbYpGlG-UmqFaZFVdCwN1A8g.JPEG/SE-68656de1-f197-45f3-9636-a0d99c73d253.jpg&quot;, &quot;originalWidth&quot; : &quot;1333&quot;, &quot;originalHeight&quot; : &quot;1000&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;1855028&quot; }">
 <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMjE2/MDAxNzc1MzAwNDY3NzI5.v6XPE1g4xim5uLGpnz9TG_1I31LGNnJkoivHXYwhW6Ag.jGHdZnO3proVnF1WlI36tbYpGlG-UmqFaZFVdCwN1A8g.JPEG/SE-68656de1-f197-45f3-9636-a0d99c73d253.jpg?type=w800" data-width="693" data-height="519" alt="">
 </a>

 </div>
 <div id="SE-9ede87e5-0fb2-4010-b428-731463b0f6de">
 <a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-9ede87e5-0fb2-4010-b428-731463b0f6de&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfNiAg/MDAxNzc1MzAwNDk4MTY0.Cicpuqn5WwoW29l6XdkloLRLYiHmMVD9u_OiU-AciI4g.myiASWTKi57mjUq8BuCipR8s42v9PXKBOVn1Zb36xb8g.JPEG/SE-5a7a6003-9614-4de3-bda7-5821e3c9121e.jpg&quot;, &quot;originalWidth&quot; : &quot;1333&quot;, &quot;originalHeight&quot; : &quot;1000&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;1485746&quot; }">
 <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfNiAg/MDAxNzc1MzAwNDk4MTY0.Cicpuqn5WwoW29l6XdkloLRLYiHmMVD9u_OiU-AciI4g.myiASWTKi57mjUq8BuCipR8s42v9PXKBOVn1Zb36xb8g.JPEG/SE-5a7a6003-9614-4de3-bda7-5821e3c9121e.jpg?type=w800" data-width="693" data-height="519" alt="">
 </a>

 </div>
 <div id="SE-9f492f4a-e396-40f4-ab31-64ed0b3594af">
 <a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-9f492f4a-e396-40f4-ab31-64ed0b3594af&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMzUg/MDAxNzc1MzAwNDM1NzU4.QxM-8dZ9SFgRqsYplikXr_mlsTRogCHZWZwiuaXvw6cg.wsi8SsetX7W_Jr-QUSquxWAH-0Mnvb66kxIrCxlzCEQg.JPEG/SE-9f492f4a-e396-40f4-ab31-64ed0b3594af.jpg&quot;, &quot;originalWidth&quot; : &quot;1000&quot;, &quot;originalHeight&quot; : &quot;1333&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;1399135&quot; }">
 <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfMzUg/MDAxNzc1MzAwNDM1NzU4.QxM-8dZ9SFgRqsYplikXr_mlsTRogCHZWZwiuaXvw6cg.wsi8SsetX7W_Jr-QUSquxWAH-0Mnvb66kxIrCxlzCEQg.JPEG/SE-9f492f4a-e396-40f4-ab31-64ed0b3594af.jpg?type=w800" data-width="693" data-height="923" alt="">
 </a>

 </div>
 <div id="SE-b47cb0f7-2610-49dc-8ce8-9e36950e2404">
 MCU는 ST 사의 STM32F103 시리즈의 호환품인 MH2103 로, CAN 트렌시버 또한 NXP TJA1040의 호환품인 SIT1040 이라는 IC로 구성되어 있다.입력은 12V를 받아 바로 차에서 사용 가능하지 않을까 싶다.
 </div> <div id="SE-aeb99fc0-5734-4cbf-8192-44537f0c18ac">
 <a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-aeb99fc0-5734-4cbf-8192-44537f0c18ac&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfNjQg/MDAxNzc1MzAwNDI3Mjg0.kCtRCZ0O1oJx4xnNfIMZ-_Qg2F_13lrg2_L8kXhCTAsg.FrF8Kqd6Ej6vkaJIVV-ymbSm7kgcb_M8Xj4KH6uktIEg.JPEG/SE-aeb99fc0-5734-4cbf-8192-44537f0c18ac.jpg&quot;, &quot;originalWidth&quot; : &quot;1000&quot;, &quot;originalHeight&quot; : &quot;1333&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;1534702&quot; }">
 <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA0MDRfNjQg/MDAxNzc1MzAwNDI3Mjg0.kCtRCZ0O1oJx4xnNfIMZ-_Qg2F_13lrg2_L8kXhCTAsg.FrF8Kqd6Ej6vkaJIVV-ymbSm7kgcb_M8Xj4KH6uktIEg.JPEG/SE-aeb99fc0-5734-4cbf-8192-44537f0c18ac.jpg?type=w800" data-width="693" data-height="923" alt="">
 </a>

 </div>
 <div id="SE-0bb0e718-aad8-4d41-b1e7-1053b02148fa">
 작동 방법은 다음과 같다.<ul><li>IN 버튼 길게 누르면 LED1이 깜빡이다가 계속 켜짐</li><li>기록 시작, RXD LED가 계속 켜질 때까지 대기</li><li>다시 IN 버튼 놓으면 CAN 데이터 기록 종료</li><li>OUT 버튼 누르면 LED2 켜짐, 놓으면 됨</li><li>데이터 재생 모드 시작 (전원 켜면 자동 송신)</li></ul>​즉 IN 버튼을 누르고 있으면 LED1이 깜박이다가 켜지고 이때 기록이 시작된다.다시 IN 버튼을 떼는 순간 기록이 종료되고 지금까지 기록한 데이터를 OUT 버튼을 누르면 재생이 되는 뭐 그런 모듈인 것 같다.뭐 어딘가 따 쓸 때가 있으니까 만들긴 했을 텐데 어디에 쓰이는 녀석일꼬....
 </div> <div id="SE-eec55f09-5954-4db5-93f2-74df74f49eb1">
 <a href="#" onclick="return false;" data-linktype="sticker" data-linkdata="{&quot;src&quot; : &quot;&quot;, &quot;packCode&quot; : &quot;cafe_004&quot;, &quot;seq&quot; : &quot;21&quot;, &quot;width&quot; : &quot;&quot;, &quot;height&quot; : &quot;&quot;}">
 <img src="https://storep-phinf.pstatic.net/cafe_004/original_21.png?type=p100_100" alt="">
 </a>

 </div> <div id="SE-2b045733-e5f3-4595-ab66-8ffecbb32e34">
 <table>
 <tbody><tr><td colspan="1" rowspan="1">
 속도

 </td><td colspan="1" rowspan="1">
 SW1

 </td><td colspan="1" rowspan="1">
 SW2

 </td><td colspan="1" rowspan="1">
 SW3

 </td></tr><tr><td colspan="1" rowspan="1">
 10K

 </td><td colspan="1" rowspan="1">
 ON

 </td><td colspan="1" rowspan="1">
 OFF

 </td><td colspan="1" rowspan="1">
 OFF

 </td></tr><tr><td colspan="1" rowspan="1">
 100K

 </td><td colspan="1" rowspan="1">
 OFF

 </td><td colspan="1" rowspan="1">
 ON

 </td><td colspan="1" rowspan="1">
 OFF

 </td></tr><tr><td colspan="1" rowspan="1">
 250K

 </td><td colspan="1" rowspan="1">
 ON

 </td><td colspan="1" rowspan="1">
 ON

 </td><td colspan="1" rowspan="1">
 OFF

 </td></tr><tr><td colspan="1" rowspan="1">
 500K

 </td><td colspan="1" rowspan="1">
 OFF

 </td><td colspan="1" rowspan="1">
 OFF

 </td><td colspan="1" rowspan="1">
 ON

 </td></tr><tr><td colspan="1" rowspan="1">
 666K

 </td><td colspan="1" rowspan="1">
 ON

 </td><td colspan="1" rowspan="1">
 OFF

 </td><td colspan="1" rowspan="1">
 ON

 </td></tr><tr><td colspan="1" rowspan="1">
 800K

 </td><td colspan="1" rowspan="1">
 OFF

 </td><td colspan="1" rowspan="1">
 ON

 </td><td colspan="1" rowspan="1">
 ON

 </td></tr><tr><td colspan="1" rowspan="1">
 1000K

 </td><td colspan="1" rowspan="1">
 ON

 </td><td colspan="1" rowspan="1">
 ON

 </td><td colspan="1" rowspan="1">
 ON

 </td></tr></tbody>
 </table>
 </div> <div id="SE-1853ecbf-7b2d-47f1-85ac-383710694064">
 데이터 길이 설정(버퍼 설정?)SW4 ON: 50, OFF: 2000​터미네이션(종단저항) 설정SW5 ON: 120옴, OFF: 종단저항 없음
