                                    <p id="SE-1fdfffef-46f6-4125-896e-6597cbdc0b43"><span id="SE-68f15092-19b3-44ba-a56d-d964bfe1945b">SWD Offline Programmer 프로젝트에 사용할 하드웨어 자료이다.</span></p>
<p id="SE-dcaa8be5-edf9-400d-8dcc-eafadb47c670"><span id="SE-1cbbe32a-ea31-4d59-b8c0-7a27076c1424">해당 보드는 2개의 보드를 겹쳐서 사용하는 형태로 구성하였다.</span></p>
<p id="SE-aa3f7c5b-568a-4c3b-83c1-7132f2a5abcc"><span id="SE-cf3ccb1e-afbf-400c-81b2-4666fc122581">STM32H536-Core 보드와 HG-SWD-PROG 라는 보드로 나뉜다.</span></p>
<p id="SE-5b1d8c24-b627-4a51-a4ce-16a9954c28c2"><span id="SE-132e5db9-b8e2-405c-b3ad-0c7e1ea39132">먼저 STM32H563 Core 보드는 STM32H563 을 사용하여 주요 기능을 제외하고 모두 핀헤더로 외부에 연결할 수 있게 구성되어 있다.</span></p>
<p id="SE-c13c3d1e-d1d7-4c53-9807-1c404f6a1927"><span id="SE-eeb0a23c-2f4b-4976-bda7-aacb75d1e14b">HG-SWD-PROG는 Core 보드에 연결하여 Offline Programing 용으로 적합하게 회로를 구성한 것이다.</span></p>

                            </div>                <div id="SE-e4988a5c-1855-476c-9dee-d4dbeb12bd5c">
                                <p><a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-e4988a5c-1855-476c-9dee-d4dbeb12bd5c&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA5MjBfMTMx/MDAxNzg5OTEyMTYyMTIx.e86E45XVCPD_xK6CuDKeWahECYgYyI6lMc0qydONrAwg.b4rgBDSD09s3BlNlCfg3r0ieI28zzDqvdtPwu2sn4dYg.PNG/%EC%8A%A4%ED%81%AC%EB%A6%B0%EC%83%B7_2026-09-20_223708.png&quot;, &quot;originalWidth&quot; : &quot;1055&quot;, &quot;originalHeight&quot; : &quot;904&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;173109&quot; }">
                                        <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA5MjBfMTMx/MDAxNzg5OTEyMTYyMTIx.e86E45XVCPD_xK6CuDKeWahECYgYyI6lMc0qydONrAwg.b4rgBDSD09s3BlNlCfg3r0ieI28zzDqvdtPwu2sn4dYg.PNG/%EC%8A%A4%ED%81%AC%EB%A6%B0%EC%83%B7_2026-09-20_223708.png?type=w800" data-width="693" data-height="593" alt="">
                                    </a>
                                </p>

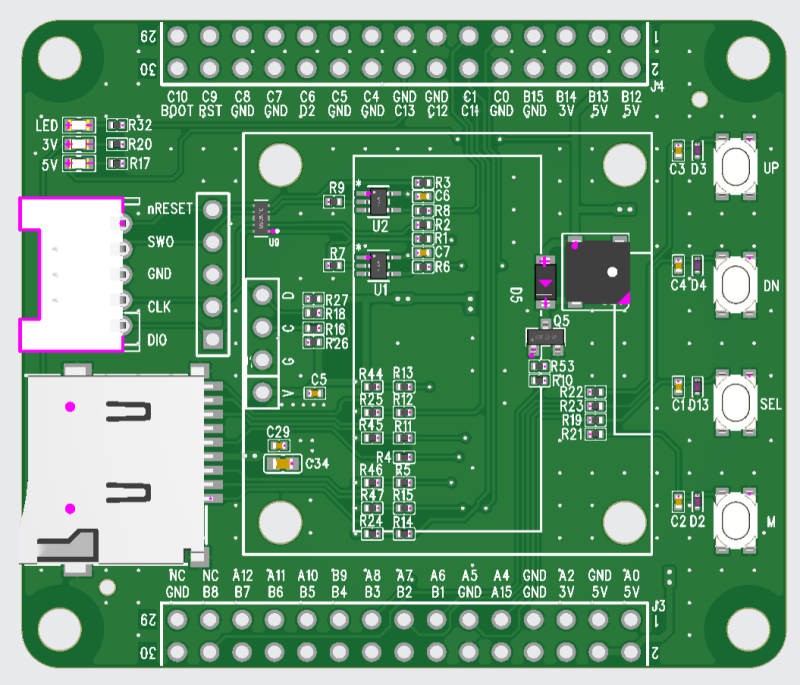

                            <p id="SE-ec92eacf-a5b3-4d46-bdf5-4d6bfd8b458f"><span id="SE-44c557d5-596b-4325-bc57-01b8b2796ed9">HG-SWD-PROG V1</span></p>
                        </div>
                <div id="SE-5ceee684-0046-46c4-add1-3019c968dda2">
                                <p><a href="#" onclick="return false;" data-linktype="img" data-linkdata="{&quot;id&quot; : &quot;SE-5ceee684-0046-46c4-add1-3019c968dda2&quot;, &quot;src&quot; : &quot;https://mblogthumb-phinf.pstatic.net/MjAyNjA5MjBfMTky/MDAxNzg5OTEyMTYyMTIw._ukGu7tZnoeSl0m89a8ZSIY_nrz-w3k_EyqIno_mxgEg.4rrmGCreOA2AZakYL01XKlY-ROLs6x8nimW8W6OZB7sg.PNG/%EC%8A%A4%ED%81%AC%EB%A6%B0%EC%83%B7_2026-09-20_223733.png&quot;, &quot;originalWidth&quot; : &quot;891&quot;, &quot;originalHeight&quot; : &quot;843&quot;, &quot;linkUse&quot; : &quot;false&quot;, &quot;link&quot; : &quot;&quot;, &quot;fileSize&quot;: &quot;177006&quot; }">
                                        <img src="https://mblogthumb-phinf.pstatic.net/MjAyNjA5MjBfMTky/MDAxNzg5OTEyMTYyMTIw._ukGu7tZnoeSl0m89a8ZSIY_nrz-w3k_EyqIno_mxgEg.4rrmGCreOA2AZakYL01XKlY-ROLs6x8nimW8W6OZB7sg.PNG/%EC%8A%A4%ED%81%AC%EB%A6%B0%EC%83%B7_2026-09-20_223733.png?type=w800" data-width="693" data-height="655" alt="">
                                    </a>
                                </p>
                            <p id="SE-afd38f11-2bd9-47e5-93a1-04029dff8ce2"><span id="SE-d44984c7-2c14-4814-af4b-ea9a03a6278e">STM32H563-Core V1</span></p>
                        </div>
                                                    </div></div>

하이! 제니스

SWD Offline Programmer 프로젝트에 사용할 하드웨어 자료이다. 해당 보드는 2개의 보드를 겹쳐서 사용하는 형태로 구성하였다. STM32H536-Core 보드와 HG-SWD-PROG 라는 보드로 나뉜다. 먼저 STM32H563 Core 보드는 STM32H563 을 사용하여 주요 기능을 제외하고 모두 핀헤더로 외부에 연결할 수 있게 구성되어 있다. HG-SWD-PROG는 Core 보드에 연결하여 Offline Programing 용으로 적합하게 회로를 구성한 것이다.

SWD Offline Programmer 회로도 [HG-SWD-PROG]
